آموزش نصب لیترشمار گازوئیل فقط به بستن دو اتصال رزوهای محدود نمیشود. محل قرارگیری دستگاه، جهت عبور سوخت، وجود فیلتر، ورود هوا به خط، نوع آببندی و کالیبراسیون اولیه، همگی بر دقت اندازهگیری اثر میگذارند. نصب اشتباه ممکن است باعث نمایش عدد نادرست، افت دبی، نشتی سوخت یا آسیبدیدن توربین داخلی لیترشمار شود.

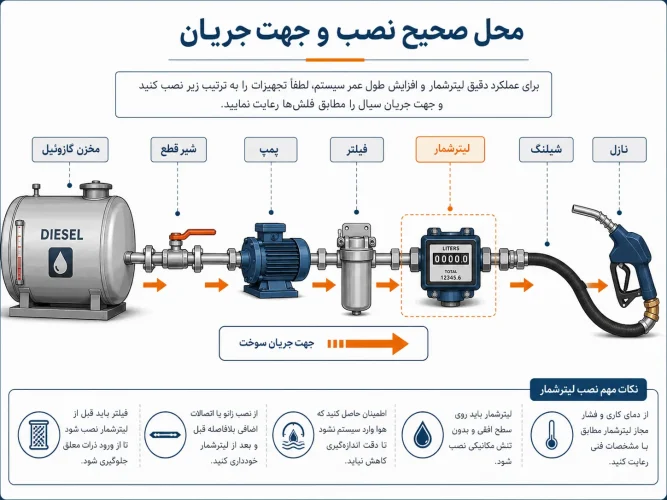

در یک سیستم متداول انتقال گازوئیل، سوخت از مخزن وارد پمپ میشود، پس از عبور از فیلتر به لیترشمار میرسد و سپس از طریق شیلنگ و نازل تخلیه میشود. بااینحال، ترتیب دقیق تجهیزات باید با دفترچه پمپ و لیترشمار انتخابشده تطبیق داده شود. پیش از نصب نیز لازم است سازگاری دستگاه با گازوئیل، سایز اتصال، محدوده دبی و فشار کاری بررسی شود.
کار با گازوئیل و تجهیزات انتقال سوخت باید در محیط دارای تهویه مناسب، دور از شعله، جرقه و تجهیزات الکتریکی نامناسب انجام شود. پیش از بازکردن خط، پمپ را خاموش و منبع برق را قطع کنید و فشار باقیمانده در مسیر را مطابق دستور سازنده تخلیه کنید. در تأسیسات صنعتی، جایگاهها یا محیطهای دارای خطر انفجار، نصب باید توسط تکنسین واجد صلاحیت و با تجهیزات متناسب با طبقهبندی محیط انجام شود.
لیترشمار گازوئیل در کدام قسمت سیستم نصب میشود؟
محل نصب لیترشمار گازوئیل باید بهگونهای انتخاب شود که دستگاه فقط حجم سوخت تحویلی را اندازهگیری کند و در معرض آلودگی، لرزش شدید یا ورود مداوم هوا قرار نگیرد. در سامانههای انتقال معمول، لیترشمار در مسیر خروجی، پس از پمپ و فیلتر و پیش از شیلنگ یا نازل نصب میشود. برخی مدلها قابلیت نصب درون خط و بعضی دیگر امکان نصب نزدیک انتهای شیلنگ یا پشت نازل را دارند. برای نمونه، سازنده لیترشمار دیجیتال K24 نصب دستگاه در مسیر خط یا انتهای لوله توزیع را مجاز اعلام کرده است.
قرارگرفتن فیلتر پیش از لیترشمار اهمیت زیادی دارد؛ زیرا ذرات موجود در مخزن ممکن است حرکت توربین یا چرخدندههای داخلی را مختل کنند. در راهنمای K24 نیز نصب صافی پیش از لیترشمار برای افزایش عمر توربین توصیه شده است. فیلتر نباید آنقدر مسدود باشد که دبی ورودی را از محدوده مجاز دستگاه پایینتر بیاورد.
| جزء سیستم | محل پیشنهادی در مسیر | دلیل |
|---|---|---|
| مخزن گازوئیل | ابتدای مسیر | ذخیره و تأمین سوخت |
| شیر قطعکن | نزدیک خروجی مخزن | امکان توقف جریان برای سرویس |
| پمپ انتقال | پس از خروجی مخزن، مطابق طراحی پمپ | ایجاد جریان و فشار لازم |
| فیلتر یا صافی | پیش از لیترشمار | جلوگیری از ورود ذرات به مکانیزم اندازهگیری |
| لیترشمار | پس از پمپ و فیلتر و پیش از نازل | اندازهگیری سوخت تحویلی |
| شیلنگ و نازل | پس از لیترشمار | انتقال کنترلشده سوخت به مصرفکننده |
این چیدمان یک الگوی عمومی است. اگر سازنده پمپ، فیلتر یا لیترشمار ترتیب دیگری را مشخص کرده باشد، دفترچه همان محصول در اولویت قرار دارد. همچنین در سیستم ثقلی باید بررسی شود که اختلاف ارتفاع مخزن، دبی کافی برای فعالشدن لیترشمار ایجاد میکند یا خیر.
جهت لیترشمار چگونه تشخیص داده میشود؟
جهت نصب لیترشمار معمولاً با یک فلش روی بدنه مشخص شده است. این فلش باید دقیقاً همجهت با حرکت گازوئیل از مخزن به سمت نازل باشد. در راهنمای فلومترهای Fill-Rite نیز تأکید شده است که جریان مایع باید در جهت فلش حکشده روی بدنه عبور کند و نصب معکوس میتواند عملکرد اندازهگیری را بهطور محسوس مختل کند.
فلش نمایشگر دیجیتال با فلش فیزیکی مسیر جریان یکسان نیست. در بعضی مدلها علامت روی نمایشگر برای تنظیم ضریب کالیبراسیون یا تغییر جهت افزایش و کاهش عدد استفاده میشود. بنابراین جهت جریان را از روی فلش حکشده یا برجسته روی بدنه ورودی و خروجی تشخیص دهید، نه صرفاً علامتهای LCD.
آیا نصب افقی و عمودی لیترشمار مجاز است؟
نصب افقی و عمودی لیترشمار به طراحی هر مدل بستگی دارد. بعضی لیترشمارها برای نصب در چند موقعیت طراحی شدهاند و نمایشگر آنها نیز میتواند برای خوانایی بهتر چرخانده شود. برای مثال، برخی مدلهای دیجیتال دارای نمایشگر قابل چرخش هستند و مدلهای مشخصی از Fill-Rite برای خطوط افقی یا عمودی و جهتهای مختلف جریان تنظیم میشوند.
این قابلیت را نباید به تمام لیترشمارها تعمیم داد. در مدلهایی که فقط یک وضعیت نصب در دفترچه تعیین شده است، تغییر زاویه ممکن است باعث باقیماندن هوا، سایش نامتوازن قطعات یا خطای اندازهگیری شود. قبل از نصب عمودی، باید مجازبودن وضعیت، جهت حرکت سوخت و موقعیت نمایشگر در مستندات همان مدل بررسی شود.
مراحل نصب لیتر شمار گازوئیل روی خط انتقال
پیش از شروع، قطر رزوه لیترشمار را با خروجی پمپ، فیلتر و شیلنگ مقایسه کنید. استفاده از تبدیلهای متعدد یا اتصالاتی با قطر داخلی کوچکتر میتواند افت فشار ایجاد کند. تمام اجزا باید با گازوئیل و فشار کاری سیستم سازگار باشند.
- پمپ را خاموش کنید، منبع برق را قطع کنید و شیر خروجی مخزن را ببندید. مطمئن شوید خط تحت فشار نیست و ظرف مناسبی برای جمعآوری سوخت باقیمانده در نظر گرفته شده است.
- محل نصب را پس از فیلتر و پیش از شیلنگ یا نازل مشخص کنید. دستگاه باید در محل قابل مشاهده و دور از ضربه مستقیم، کشش شیلنگ و لرزش شدید قرار گیرد.
- فلش روی بدنه را با جهت حرکت گازوئیل تطبیق دهید. ورودی لیترشمار باید به سمت پمپ و خروجی آن به سمت نازل باشد.
- رزوهها را تمیز کنید و از نوار یا خمیر آببندی سازگار با سوخت استفاده کنید. ماده آببندی نباید وارد مسیر شود؛ زیرا تکههای اضافه میتوانند توربین را مسدود کنند.
- اتصالات را ابتدا با دست روی رزوه قرار دهید تا از کجبستهشدن جلوگیری شود. سپس با ابزار مناسب و بدون اعمال گشتاور بیشازحد آنها را محکم کنید. دفترچه مدل K24 نیز درباره استفاده از اتصال نامناسب و سفتکردن بیشازحد هشدار میدهد.
- بدنه لیترشمار را بهعنوان اهرم برای چرخاندن اتصالات تحت فشار قرار ندهید. وزن شیلنگ و لوله نیز نباید مستقیماً روی دستگاه بیفتد؛ در صورت نیاز از بست یا پایه نگهدارنده استفاده کنید.
- شیر مخزن را بهآرامی باز کنید و پیش از روشنکردن کامل پمپ، تمام اتصالات را از نظر نشتی بررسی کنید. سپس سیستم را با دبی کم راهاندازی کنید تا هوای داخل مسیر خارج شود.
چگونه لیترشمار دیجیتال را راهاندازی کنیم؟
راهاندازی لیترشمار دیجیتال پس از اطمینان از نصب مکانیکی صحیح انجام میشود. ابتدا باتری، وضعیت نمایشگر و واحد اندازهگیری را بررسی کنید. برخی مدلهای دیجیتال با دو باتری AAA کار میکنند، اما نوع باتری و شیوه تعویض باید از دفترچه همان دستگاه استخراج شود؛ برای نمونه، K24 از دو باتری AAA استفاده میکند.
پس از روشنشدن نمایشگر، شمارنده موقت را صفر کنید و مقدار مشخصی گازوئیل را داخل یک ظرف مدرج و معتبر انتقال دهید. مقدار نمایشدادهشده را با حجم واقعی ظرف مقایسه کنید. وجود هوا در مسیر، کمبودن دبی، گرفتگی فیلتر یا پرنبودن کامل محفظه لیترشمار میتواند نتیجه آزمایش را مخدوش کند.
کالیبراسیون مدل دیجیتالی چگونه انجام میشود؟
روش ورود به منوی کالیبراسیون میان برندها متفاوت است و نباید یک ترکیب دکمه را برای همه دستگاهها استفاده کرد. در مدلهایی مانند K24، ضریب کالیبراسیون یا K Factor از طریق دکمههای CAL و RESET تغییر میکند و مقدار جدید در حافظه دستگاه ذخیره میشود. بعضی سازندگان نیز توصیه میکنند در صورت تغییر نوع سیال، دما یا شرایط کاری، کالیبراسیون دوباره انجام شود.
برای کالیبراسیون دقیق، ظرف مرجع باید حجم مشخص و کافی داشته باشد. جریان باید یکنواخت باشد و تمام سوخت اندازهگیریشده در ظرف جمع شود. اگر حجم واقعی ۲۰ لیتر و عدد نمایشگر ۱۹ لیتر باشد، ضریب باید مطابق فرمول و دستور دفترچه همان مدل اصلاح شود؛ تغییر حدسی ضریب ممکن است خطا را بیشتر کند.
چرا لیترشمار پس از نصب اشتباه نشان میدهد؟
اولین علت قابل بررسی، جهت معکوس جریان است. پس از آن باید وجود هوا در خط، گرفتگی فیلتر، نشتی در مسیر مکش، کمبودن دبی، آلودگی توربین، ضعیفشدن باتری و کالیبراسیون نادرست بررسی شود. لیترشمار و لوله باید هنگام اندازهگیری از سوخت پر و تا حد امکان فاقد حباب هوا باشند؛ راهنمای Fill-Rite نیز پر بودن مسیر و نبود هوا را برای اندازهگیری دقیق ضروری میداند.
اگر نمایشگر روشن است اما عدد تغییر نمیکند، بدون بررسی دفترچه دستگاه را باز نکنید. ابتدا دبی، جهت فلش، حالت نمایش و باتری بررسی شود. ورود مواد آببندی یا ذرات مخزن به توربین نیز میتواند مانع چرخش شود. بازکردن دستگاه ممکن است کالیبراسیون یا شرایط ضمانت آن را تحت تأثیر قرار دهد.
جمعبندی آموزش نصب لیترشمار گازوئیل
در آموزش نصب لیترشمار گازوئیل سه اصل بیشترین اهمیت را دارند: دستگاه باید در محل مناسب و ترجیحاً پس از فیلتر نصب شود، فلش بدنه باید با جهت واقعی جریان هماهنگ باشد و پس از هواگیری، عملکرد آن با حجم مرجع کنترل شود. نصب افقی یا عمودی، نوع آببندی، محدوده دبی و روش کالیبراسیون نیز باید براساس دفترچه مدل انتخابشده تعیین شوند.
پیش از خرید یا نصب، سایز اتصال، نوع سیال مجاز، فشار و دبی کاری پمپ را با مشخصات لیترشمار تطبیق دهید. برای آشنایی با تفاوت مدلها میتوانید راهنمای لیترشمار مکانیکی و محصولات دسته لیترشمار سوخت را بررسی کنید.
سوالات متداول درباره نصب لیترشمار گازوئیل
پاسخ پرسشهای زیر بهصورت عمومی ارائه شده است و دفترچه فنی محصول مورد استفاده در اولویت قرار دارد.
- لیترشمار باید قبل از پمپ نصب شود یا بعد از آن؟
در بسیاری از سیستمهای توزیع، لیترشمار پس از پمپ و فیلتر قرار میگیرد تا سوخت تحویلی را اندازهگیری کند. بااینحال، محل نهایی به نوع پمپ و طراحی لیترشمار وابسته است. دستور سازندگان تجهیزات باید بررسی شود.
- اگر لیترشمار برعکس نصب شود چه اتفاقی میافتد؟
نصب خلاف فلش بدنه میتواند باعث خطای اندازهگیری یا عملکرد نامناسب دستگاه شود. ورودی باید رو به مسیر ورود سوخت و خروجی رو به نازل باشد. در صورت نصب اشتباه، پیش از استفاده جهت دستگاه را اصلاح کنید.
- آیا پیش از لیترشمار به فیلتر نیاز است؟
نصب فیلتر یا صافی پیش از بسیاری از لیترشمارهای توربینی توصیه میشود. این قطعه از ورود ذرات به مکانیزم داخلی جلوگیری میکند. فیلتر کثیف نیز باید سرویس شود تا موجب افت دبی نشود.
- آیا بعد از نصب، کالیبراسیون ضروری است؟
کنترل اولیه با ظرف دارای حجم مشخص توصیه میشود. اگر اختلاف معناداری مشاهده شد، کالیبراسیون باید دقیقاً طبق دفترچه مدل انجام شود. شرایط جریان و وجود هوا نیز پیش از تغییر ضریب بررسی شوند.
