نصب درست لیتر شمار دیجیتالی به اندازه کیفیت خود دستگاه اهمیت دارد. اگر سایز دستگاه با مسیر لوله کشی هماهنگ نباشد، جهت جریان رعایت نشود یا هوا و آلودگی وارد محفظه اندازه گیری شود، ممکن است عدد نمایش داده شده با حجم واقعی سوخت اختلاف داشته باشد. نصب نادرست همچنین می تواند باعث افت فشار، نشتی، آسیب به اتصالات یا خرابی زودهنگام دستگاه شود.
در این راهنما، مراحل نصب لیتر شمار دیجیتالی روی پمپ و مخزن سوخت را از انتخاب مدل تا آزمایش و کالیبراسیون توضیح می دهیم. با این حال، روش دقیق نصب برای همه مدل ها یکسان نیست. پیش از شروع، دفترچه همان دستگاه را بررسی کنید و فشار کاری، محدوده دبی، نوع سیال و نوع اتصال مجاز را از مشخصات فنی آن بخوانید. برای نمونه، محصولات موجود در سایت نگین سوخت پاسارگاد مشخصات متفاوتی دارند؛ در صفحه محصولات، برای بعضی مدل ها محدوده فشار، دقت و دبی جداگانه اعلام شده است. بنابراین نباید مشخصات یک مدل را به همه لیترشمارها تعمیم داد.
پیش از نصب لیتر شمار دیجیتالی، مدل مناسب را انتخاب کنید
اولین مرحله نصب، خرید دستگاهی است که با سیستم شما سازگار باشد. پیش از تهیه لیتر شمار دیجیتالی این اطلاعات را مشخص کنید:
- نوع سوخت: گازوئیل، بنزین، نفت، روغن یا مایع دیگر.
- محدوده دبی پمپ: حداقل و حداکثر میزان جریان در زمان کار.
- فشار کاری خط: فشار عادی و حداکثر فشار احتمالی سیستم.
- سایز و نوع اتصال: قطر لوله، رزوه ای یا فلنچی بودن اتصال.
- محل نصب: روی پمپ، خط خروجی مخزن، شیلنگ یا انتهای خط سوخت رسانی.
- شرایط محیطی: رطوبت، گردوغبار، لرزش، دمای محیط و احتمال ضربه.
- نیازهای نمایشگر: نمایش مقدار هر بار سوخت رسانی، جمع کل یا خروجی پالس.
برای مثال، سایت محصولاتی با اتصالات و ظرفیت های مختلف معرفی می کند و مشخصات اعلام شده برای یک مدل یک اینچ با یک مدل دو اینچ متفاوت است. انتخاب باید با دبی پمپ و مشخصات فنی همان دستگاه هماهنگ باشد؛ بزرگ یا کوچک بودن نامتناسب دستگاه می تواند بر دقت اندازه گیری و عملکرد مسیر اثر بگذارد.
نکته ایمنی مهم درباره بنزین
بنزین بخار قابل اشتعال تولید می کند. هر لیتر شمار دیجیتالی برای نصب در مسیر بنزین مناسب نیست؛ مدل باید برای همان سیال و محیط کاری تایید شده باشد. برای نمونه، PIUSI نسخه ای از K24 را با تاییدیه های ATEX/IECEx برای اندازه گیری بنزین، نفت سفید و گازوئیل معرفی می کند، در حالی که مدل های دیگر آن کاربرد محدودتری دارند. پس اگر قرار است دستگاه در مسیر بنزین نصب شود، گواهی و سازگاری دقیق مدل را بررسی کنید و نصب را به تکنسین آشنا با الزامات تجهیزات سوخت رسانی بسپارید.
ابزار و وسایل مورد نیاز
پیش از باز کردن خط، تجهیزات مورد نیاز را آماده کنید تا مسیر برای مدت طولانی باز نماند. با توجه به نوع سیستم، ابزارها می توانند شامل آچار مناسب اتصالات، نوار یا خمیر آب بندی سازگار با سوخت، فیلتر مناسب، تبدیل های استاندارد، ظرف جمع آوری سوخت و دستمال جاذب باشند. از آب بندهایی استفاده کنید که سازنده برای نوع سوخت شما مجاز دانسته است؛ آب بند نامناسب ممکن است متورم شود، حل شود یا باعث نشتی شود.
لیتر شمار دیجیتالی را با ابزار روی بدنه، صفحه نمایش یا قطعات الکترونیکی محکم نکنید. فشار آچار باید روی قسمت اتصال وارد شود و لوله ها نیز باید مستقل مهار شوند تا وزن آن ها به بدنه دستگاه منتقل نشود.
انتخاب محل نصب لیتر شمار دیجیتالی
محل نصب به طراحی دستگاه و مسیر جریان بستگی دارد. بسیاری از مدل ها برای نصب در خط یا در انتهای لوله توزیع طراحی شده اند، اما این قابلیت را باید در دفترچه همان مدل تایید کرد. برای انتخاب محل مناسب، این موارد را در نظر بگیرید:
- دستگاه پس از پمپ، در مسیر عبور سوخت قرار بگیرد، مگر آن که سازنده نصب دیگری را مجاز دانسته باشد.
- نمایشگر در موقعیتی باشد که اپراتور بتواند آن را به راحتی بخواند.
- برای بازدید، تمیزکاری، تعویض باتری یا سرویس، فضای کافی اطراف دستگاه باقی بماند.
- خط لوله وزن دستگاه را تحمل کند و دچار کشیدگی یا لرزش شدید نشود.
- محل نصب طوری باشد که احتمال ضربه، پاشش آب یا تجمع آلودگی روی نمایشگر کم شود.
- اگر سیستم نیاز به فیلتر دارد، فیلتر مناسب طبق نقشه سازنده در مسیر قرار بگیرد.
در مسیرهای سوخت، وجود ذرات و آلودگی می تواند به بخش اندازه گیری آسیب بزند؛ در نتیجه، استفاده از فیلتر فقط زمانی توصیه می شود که با دبی و افت فشار مجاز پمپ و دستگاه سازگار باشد. فیلتر بسیار ریز یا گرفته می تواند جریان را محدود کند. در سیستم بنزین و مناطق مستعد بخار قابل اشتعال، انتخاب تجهیزات، اتصالات و روش کار باید با الزامات ایمنی محل تطبیق داشته باشد.

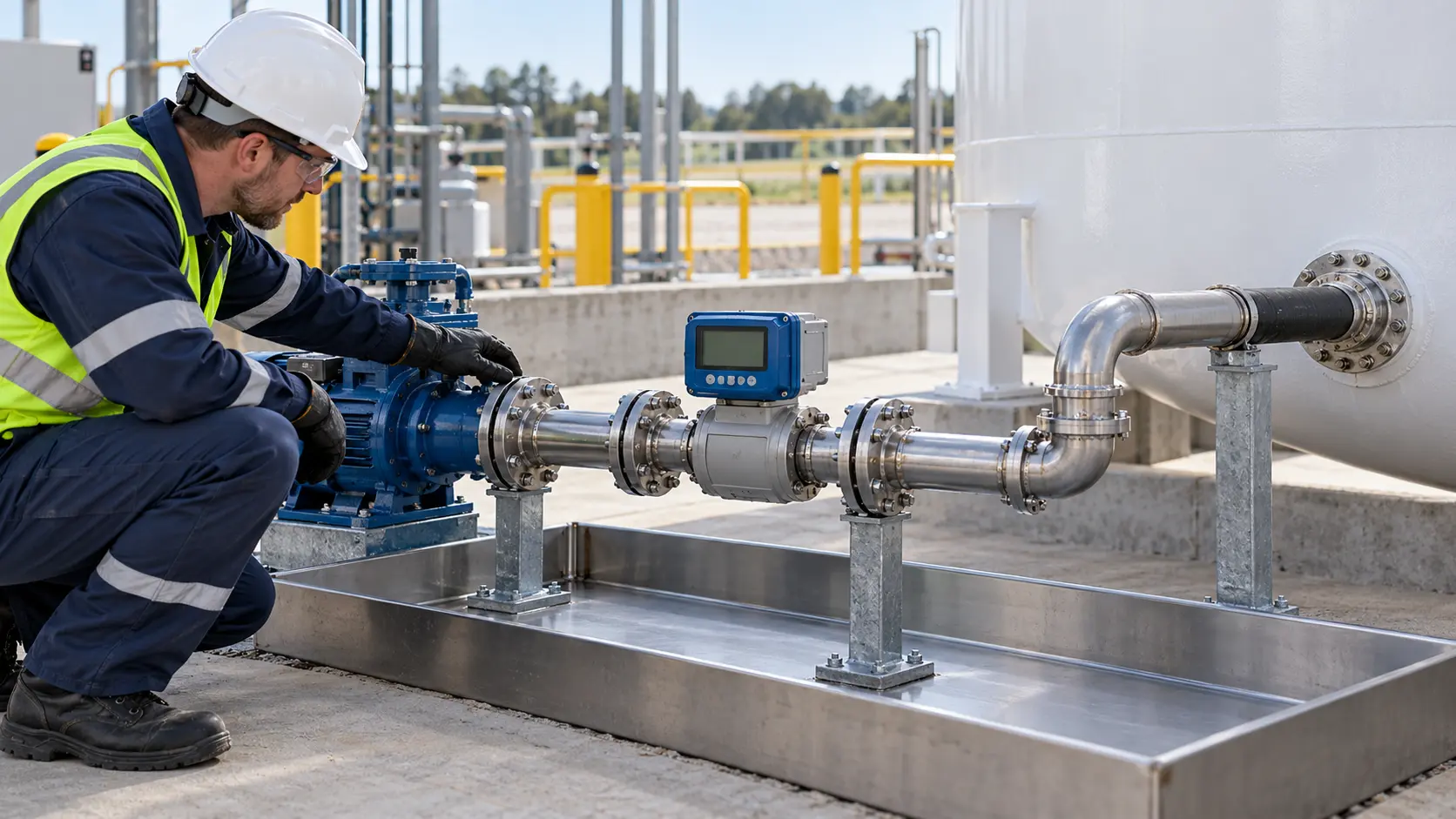

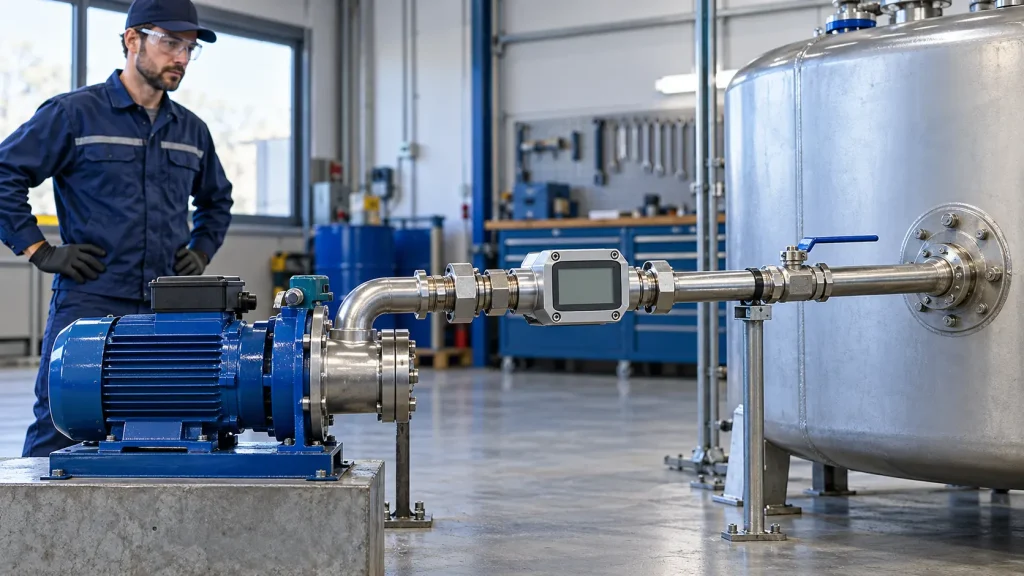

مراحل نصب لیتر شمار دیجیتالی روی پمپ
۱. سیستم را خاموش و ایمن کنید
پمپ را خاموش کنید و برق آن را از روش ایمن و مطابق دستورالعمل سیستم قطع کنید. شیرهای مسیر را ببندید و فشار محبوس در لوله را با روش تعیین شده برای همان سیستم تخلیه کنید. پیش از باز کردن اتصال، مطمئن شوید جریان سوخت متوقف شده است. سیگار، شعله، جرقه و ابزار نامناسب را از محل دور نگه دارید. سوخت تخلیه شده را در ظرف مناسب جمع آوری کنید و اجازه ندهید روی زمین یا داخل فاضلاب بریزد.
۲. جهت جریان را بررسی کنید
روی بدنه بسیاری از لیترشمارها یک فلش وجود دارد که جهت عبور سیال را نشان می دهد. جهت فلش باید با جهت جریان از پمپ به سمت مخزن یا نازل هماهنگ باشد. لیتر شمار دیجیتالی را برعکس نصب نکنید، مگر دفترچه همان مدل صراحتا نصب دوطرفه را مجاز بداند. نصب خلاف جهت می تواند باعث نمایش نادرست، ثبت نکردن مقدار یا اختلال در عملکرد شود.
۳. محل برش یا اتصال را آماده کنید
محل انتخاب شده باید با قطر و نوع اتصال دستگاه همخوانی داشته باشد. اگر اتصال رزوه ای است، رزوه ها را از نظر آسیب و آلودگی بررسی کنید. اگر اتصال فلنچی است، سطح فلنج ها باید تمیز و هم راستا باشد و واشر مناسب استفاده شود. هنگام نصب تبدیل، مراقب باشید قطر داخلی مسیر ناگهان کاهش پیدا نکند یا لبه ای داخل لوله باقی نماند که جریان را مختل کند.
۴. فیلتر را در جای مناسب نصب کنید
اگر سازنده استفاده از فیلتر را توصیه کرده است، آن را طبق نقشه سیستم نصب کنید. در بسیاری از چیدمان ها فیلتر پیش از لیتر شمار دیجیتالی قرار می گیرد تا آلودگی قبل از ورود به دستگاه گرفته شود؛ اما جهت و محل دقیق را باید از راهنمای دستگاه و پمپ تعیین کرد. فیلتر باید برای سوخت مورد نظر مناسب باشد و بتوان آن را بازدید و تمیز کرد.
۵. دستگاه را بدون تنش مکانیکی متصل کنید
دستگاه را در مسیر قرار دهید و اتصالات را به آرامی محکم کنید. در اتصال رزوه ای، از آب بند سازگار با سوخت استفاده کنید و مراقب باشید نوار یا خمیر آب بندی وارد مسیر داخلی نشود. دفترچه PIUSI K24 نیز بر آب بندی اتصال با ماده سازگار و جلوگیری از ورود آب بند به مسیر جریان تاکید می کند. پس از بستن اتصالات، دستگاه نباید تحت پیچش، فشار جانبی یا وزن لوله قرار گرفته باشد.
۶. موقعیت نمایشگر را تنظیم کنید
اگر مدل امکان چرخاندن نمایشگر را دارد، آن را مطابق دفترچه تنظیم کنید. در برخی مدل ها می توان صفحه را برای خوانایی بهتر چرخاند، ولی این قابلیت در همه دستگاه ها وجود ندارد. هنگام تنظیم، به سیم، محفظه باتری و درزگیرهای دستگاه فشار وارد نکنید. پس از تنظیم، مطمئن شوید درپوش ها کامل بسته شده اند تا حفاظت اعلام شده دستگاه حفظ شود.
راه اندازی و هواگیری لیتر شمار دیجیتالی پس از نصب
پس از پایان نصب، ابتدا مسیر را به آرامی و مطابق دستورالعمل پمپ پر کنید. روشن کردن ناگهانی پمپ با خط خالی ممکن است باعث ورود هوا، جریان ناپایدار یا آسیب به بعضی تجهیزات شود. روش هواگیری بین سیستم ها متفاوت است؛ از باز کردن اتصال تحت فشار برای خارج کردن هوا خودداری کنید.
هنگام راه اندازی این موارد را بررسی کنید:
- نمایشگر روشن است و واحد اندازه گیری درست را نشان می دهد.
- عدد لیتر شمار دیجیتالی با عبور سوخت افزایش می یابد.
- جریان در محدوده دبی مجاز دستگاه قرار دارد.
- صدای غیرعادی، لرزش یا افت فشار محسوس وجود ندارد.
- در هیچ یک از اتصالات نشتی مشاهده نمی شود.
اگر دستگاه مقدار را ثبت نمی کند، ابتدا جهت فلش، منبع تغذیه یا باتری، اتصال های داخلی مجاز و وجود هوا در مسیر را بررسی کنید. برای مدل های پالس دار، سیم بندی و ورودی شمارنده باید دقیقا مطابق نقشه سازنده باشد.
روش تست نشتی و کنترل عملکرد
بعد از راه اندازی، سیستم را در شرایط کاری کنترل شده روشن کنید و تمام اتصالاتی را که باز یا نصب شده اند از نظر نشتی بررسی کنید. برای یافتن نشتی از شعله یا روش های ایجاد جرقه استفاده نکنید. اگر نشتی مشاهده شد، پمپ را خاموش و فشار خط را طبق دستورالعمل تخلیه کنید؛ سپس اتصال را بازبینی و آب بندی را اصلاح کنید. سفت کردن اتصال در حالی که خط تحت فشار است کار ایمنی نیست.

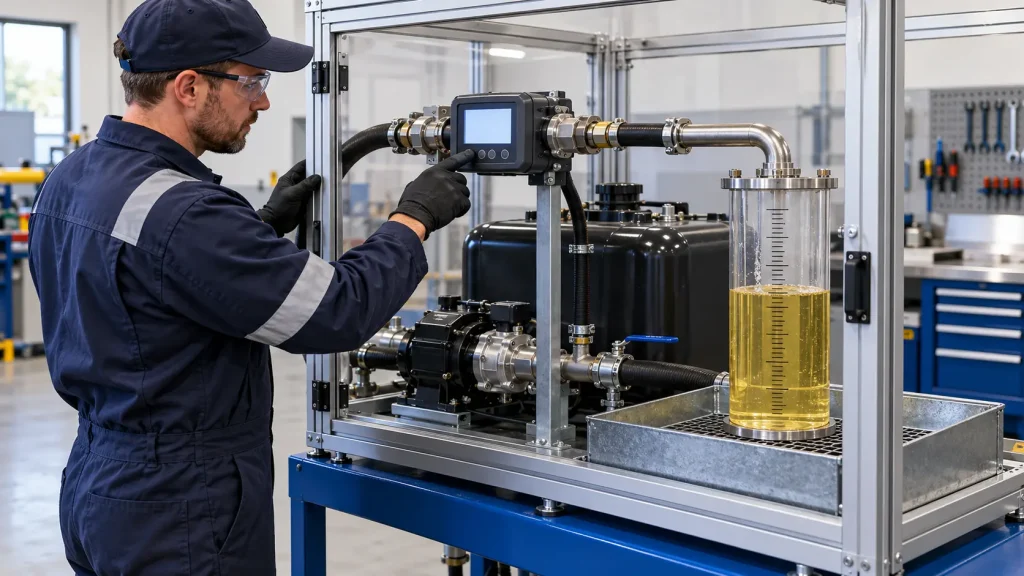

پس از اطمینان از نبود نشتی، مقدار نمایش داده شده را با یک ظرف مدرج یا مرجع اندازه گیری معتبر مقایسه کنید. این آزمایش باید با حجم کافی برای کاهش اثر خطای قرائت انجام شود و روش آن با نوع سیال و تجهیزات ایمنی محل سازگار باشد. مقدار آزمایش، عدد نمایشگر و شرایط کار را یادداشت کنید. اگر اختلاف از دقت اعلام شده برای مدل بیشتر است، ابتدا نصب، دبی، هوا، فیلتر و سازگاری سیال را بررسی کنید و سپس طبق دفترچه سراغ تنظیمات بروید.
کالیبراسیون لیتر شمار دیجیتالی
کالیبراسیون باید طبق دستورالعمل مدل انجام شود. روش کالیبراسیون ممکن است با وارد کردن ضریب یا عبور حجم مرجع انجام شود؛ ترتیب دکمه ها و شیوه تغییر ضریب بین مدل ها تفاوت دارد. پیش از تنظیم، مقدار ثبت شده و ضریب فعلی را یادداشت کنید تا در صورت نیاز بتوانید به تنظیم قبلی برگردید.
برای کالیبراسیون:
- مطمئن شوید نوع سیال، دبی و فشار در محدوده مجاز دستگاه هستند.
- خط را از هوا خالی کنید و جریان پایدار ایجاد کنید.
- حجم مشخصی از سیال را با یک مرجع معتبر عبور دهید.
- حجم مرجع را با عدد ثبت شده توسط لیتر شمار دیجیتالی مقایسه کنید.
- فقط در صورت نیاز و بر اساس راهنمای دستگاه، ضریب کالیبراسیون را اصلاح کنید.
- آزمایش را تکرار کنید و نتیجه را ثبت کنید.
برای نمونه، سازنده PIUSI برای K24 امکان کالیبراسیون را ذکر کرده است؛ اما این روش به همان مدل مربوط است و نباید برای دستگاه های دیگر بدون بررسی دفترچه استفاده شود.
خطاهای رایج هنگام نصب لیتر شمار دیجیتالی
- نصب خلاف جهت فلش: ممکن است اندازه گیری مختل شود یا دستگاه مقدار را ثبت نکند.
- انتخاب مدل نامتناسب با سیال: جنس بدنه، آب بند و اجزای داخلی باید با سوخت سازگار باشند.
- نادیده گرفتن فشار و دبی: کارکرد خارج از محدوده مجاز می تواند به دستگاه یا دقت آن آسیب بزند.
- وجود هوا در خط: ممکن است حجم عبوری را با خطا همراه کند.
- ورود ذرات به دستگاه: آلودگی می تواند قطعات داخلی را فرسوده یا مسدود کند.
- استفاده از آب بند ناسازگار: احتمال نشتی یا آسیب به اتصال را افزایش می دهد.
- بی توجهی به الزامات سوخت قابل اشتعال: دستگاه معمولی را نباید بدون تاییدیه مناسب در محل مستعد انفجار به کار برد.
- کالیبراسیون بدون حجم مرجع: تغییر تصادفی ضریب می تواند خطای اندازه گیری را بیشتر کند.
چه زمانی نصب لیتر شمار دیجیتالی را به متخصص بسپاریم؟
اگر قرار است لیتر شمار دیجیتالی روی خط بنزین، سامانه صنعتی پرفشار، پمپ جایگاه، تانکر یا سیستم دارای اتصالات برقی و کنترلی نصب شود، نصب را به فرد متخصص بسپارید. همچنین اگر فشار واقعی سیستم مشخص نیست، استاندارد منطقه خطر را نمی دانید، نشتی وجود دارد یا دستگاه پس از نصب عدد نادرست نشان می دهد، از ادامه کار خودداری کنید تا فرد فنی سیستم را بررسی کند.
جمع بندی لیتر شمار دیجیتالی
برای نصب موفق لیتر شمار دیجیتالی، مدل را با نوع سوخت، دبی، فشار و سایز اتصالات هماهنگ کنید؛ مسیر را ایمن و بدون فشار آماده سازید؛ دستگاه را در جهت فلش نصب کنید؛ از آب بند سازگار و فیلتر مناسب استفاده کنید؛ سپس سیستم را به آرامی راه اندازی، از نظر نشتی بررسی و با حجم مرجع آزمایش کنید. کالیبراسیون نهایی باید مطابق دفترچه همان مدل انجام شود. در خطوط بنزین و کاربردهای پرفشار یا صنعتی، ارزیابی تخصصی ایمنی بخشی از فرآیند نصب است.
سوال های متداول لیتر شمار دیجیتالی
1.لیتر شمار دیجیتالی را قبل از پمپ نصب کنیم یا بعد از پمپ؟
محل نصب به طراحی و دستورالعمل سازنده بستگی دارد. برخی دستگاه ها برای نصب در خط خروجی یا انتهای لوله توزیع طراحی شده اند. بدون بررسی دفترچه، محل نصب را تعیین نکنید؛ همچنین فشار مکش و رانش پمپ را با محدوده مجاز دستگاه تطبیق دهید.
2.آیا هر لیتر شمار دیجیتالی برای بنزین مناسب است؟
خیر. سازگاری با بنزین باید در مشخصات همان مدل و تاییدیه های ایمنی آن ذکر شده باشد. بعضی مدل ها برای گازوئیل یا روغن طراحی شده اند و استفاده از آن ها برای بنزین می تواند خطرناک باشد. برای محیط های دارای احتمال بخار قابل اشتعال، مدل تایید شده و نصب تخصصی لازم است.
3.چرا لیتر شمار دیجیتالی بعد از نصب عدد دقیق نشان نمی دهد؟
دلایل رایج شامل وجود هوا، نصب خلاف جهت جریان، دبی خارج از محدوده، فیلتر کثیف، انتخاب مدل ناسازگار با سیال، اتصال نامناسب یا نیاز به کالیبراسیون است. ابتدا موارد نصب و محدوده کاری را بررسی کنید؛ سپس فقط طبق دفترچه سازنده، آزمون حجمی و کالیبراسیون انجام دهید.
