وقتی قرار است سوخت از مخزن به دستگاه، خودرو یا ماشین‌آلات منتقل شود، دانستن مقدار دقیق سوخت اهمیت زیادی دارد. ثبت درست حجم سوخت می‌تواند به کنترل مصرف، مدیریت موجودی و محاسبه مقدار تحویلی کمک کند. یکی از تجهیزاتی که برای این کار به کار می‌رود، لیترشمار بیضی است؛ دستگاهی که با استفاده از دو روتور بیضی شکل، حجم مشخصی از مایع را در هر چرخش اندازه‌گیری می‌کند.

این نوع لیترشمار در گروه کنتورهای جابه‌جایی مثبت قرار می‌گیرد. در این گروه، دستگاه به جای آنکه فقط سرعت حرکت مایع را بسنجد، حجم‌های مشخصی از مایع را در محفظه اندازه‌گیری محصور و شمارش می‌کند. البته انتخاب آن به نام دستگاه یا شکل روتورها محدود نمی‌شود. نوع سوخت، محدوده دبی، فشار خط، جنس قطعات داخلی و سازگاری با سیال هم باید بررسی شوند. در این مقاله، سازوکار لیترشمار بیضی، کاربردهای آن در انتقال سوخت، مزایا، محدودیت‌ها و نکات نصب و نگهداری را توضیح می‌دهیم.

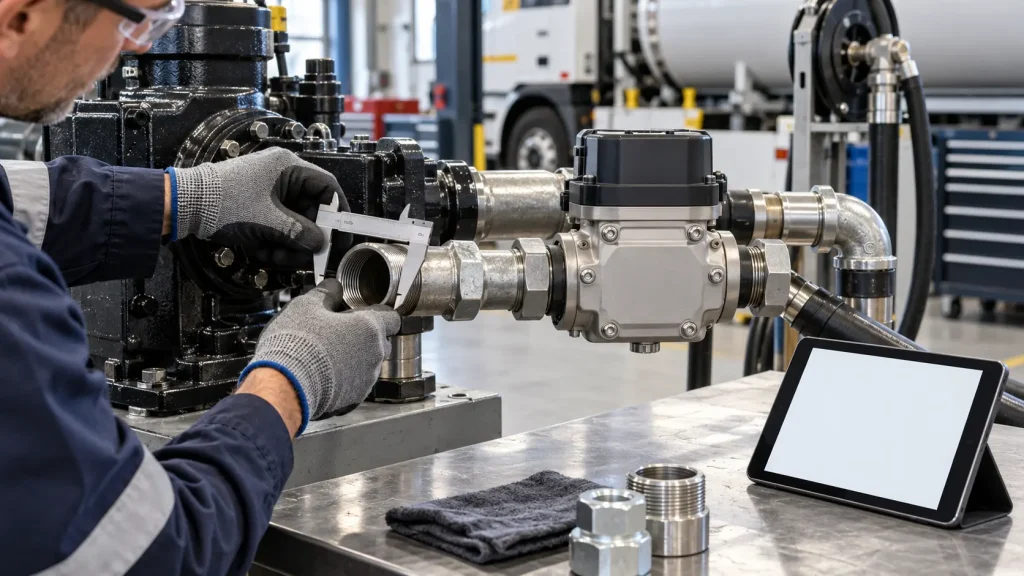

لیترشمار بیضی چگونه کار می‌کند؟

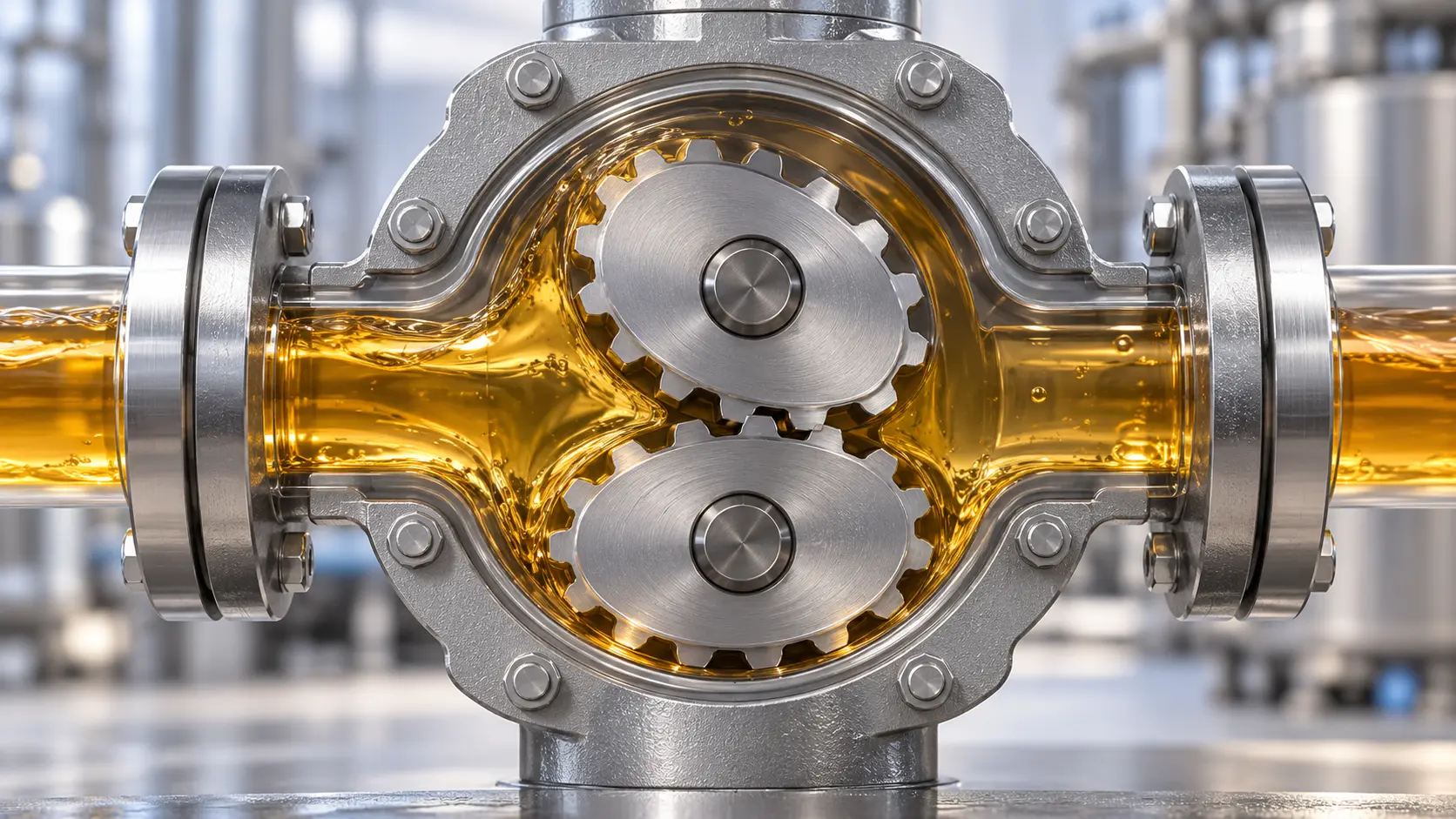

درون محفظه اندازه‌گیری این دستگاه، دو چرخ دنده یا روتور بیضی شکل قرار دارد. جریان مایع، روتورها را به حرکت درمی‌آورد. با چرخش آن‌ها، بخش مشخصی از مایع در فضای بین روتورها و دیواره محفظه محصور می‌شود و سپس به سمت خروجی دستگاه هدایت می‌شود. دستگاه تعداد چرخش‌ها را ثبت می‌کند و با استفاده از حجم مشخص هر چرخه، مقدار مایع عبوری را محاسبه می‌کند.

به بیان ساده، هر چرخش روتورها معادل عبور حجم معینی از مایع است. شمارنده مکانیکی یا مدار الکترونیکی، این چرخش‌ها را به عددی تبدیل می‌کند که روی نمایشگر دیده می‌شود. در بعضی مدل‌ها، حسگر و خروجی پالس هم وجود دارد. در این حالت، دستگاه می‌تواند سیگنال را برای نمایشگر، دیتالاگر یا کنترلرهایی مانند PLC بفرستد. دفترچه فنی بعضی مدل‌ها، مقدار هر پالس را با ضریبی به نام K-factor مشخص می‌کند؛ این ضریب باید مطابق همان مدل در نمایشگر یا سیستم کنترلی تنظیم شود.

نکته مهم این است که این توضیح، اصل کار عمومی لیترشمار بیضی را بیان می‌کند. شکل دقیق روتور، جنس قطعات، ظرفیت اندازه‌گیری و نوع خروجی در مدل‌های مختلف تفاوت دارد. بنابراین برای تعیین ظرفیت واقعی، باید مشخصات فنی مدل مورد نظر را بررسی کرد.

چرا به آن لیترشمار بیضی می‌گویند؟

نام این دستگاه از شکل روتورهای داخل محفظه گرفته شده است. این روتورها شبیه چرخ دنده‌های معمولی نیستند و با درگیری و چرخش هماهنگ خود، حجم‌های معینی از مایع را جابه‌جا می‌کنند. به همین دلیل، نام‌های «کنتور دنده بیضی»، «فلومتر بیضی» و «لیترشمار بیضی» برای اشاره به این خانواده از تجهیزات به کار می‌روند.

این دستگاه را نباید با هر نوع لیترشمار دیجیتال یا مکانیکی یکسان دانست. دیجیتال یا مکانیکی بودن بیشتر به نحوه نمایش و ثبت اطلاعات مربوط است؛ اما «بیضی» به سازوکار اندازه‌گیری و نوع روتور داخل دستگاه اشاره می‌کند. بنابراین ممکن است یک دستگاه از روتور بیضی استفاده کند و اطلاعات را به شکل مکانیکی یا با نمایشگر الکترونیکی نشان دهد.

کاربرد لیترشمار بیضی در اندازه‌گیری سوخت

کاربرد این وسیله به اندازه‌گیری حجم مایعات محدود است، اما نوع سیال و سازگاری اجزای دستگاه تعیین می‌کند که برای کدام کاربرد مناسب باشد. در انتقال سوخت، برخی مدل‌های لیترشمار بیضی برای اندازه‌گیری گازوئیل، نفت و دیگر فرآورده‌های نفتی طراحی شده‌اند. برای نمونه، در صفحه محصولات سایت پمپ بنزین، یک مدل OGM Oval به عنوان کنتور گازوئیل معرفی شده و سازگاری آن با سوخت‌هایی مانند گازوئیل و نفت سفید ذکر شده است. این مشخصات را نباید به همه مدل‌های بیضی تعمیم داد؛ انتخاب نهایی باید بر اساس کاتالوگ همان دستگاه انجام شود.

کاربردهای رایج می‌تواند شامل این موارد باشد:

• اندازه‌گیری سوخت هنگام انتقال از مخزن ذخیره به مخزن مصرف
• ثبت مقدار گازوئیل تحویلی به ماشین‌آلات عمرانی یا کشاورزی
• کنترل سوخت مصرفی ناوگان یا خودروهای کاری
• اندازه‌گیری مایع در پمپ‌های انتقال و سامانه‌های سوخت‌رسانی کارگاهی
• ثبت حجم سوخت در فرایندهای صنعتی، در صورت تایید سازگاری دستگاه با سیال

در همه این کاربردها، هدف اصلی ثبت حجم عبوری است. با این حال، لیترشمار بیضی به تنهایی کیفیت سوخت، چگالی یا جرم آن را تعیین نمی‌کند. این دستگاه حجم را می‌سنجد. اگر کاربرد به اندازه‌گیری جرمی یا اصلاح حجم بر اساس دما نیاز دارد، باید تجهیزات و روش مناسب آن کاربرد بررسی شود.

مزایای لیترشمار بیضی

یکی از ویژگی‌های اصلی این دستگاه، اندازه‌گیری مستقیم حجم است. چون محفظه، حجم‌های مشخصی از مایع را در چرخه‌های متوالی عبور می‌دهد، دستگاه برای کاربردهایی که ثبت حجم تحویلی اهمیت دارد، گزینه قابل بررسی است. تولیدکنندگان این خانواده از فلومترها، کاربردهایی مانند توزیع حجمی فرآورده‌های نفتی، روغن و برخی مایعات صنعتی را نیز معرفی می‌کنند.

از دیگر مزایای احتمالی لیترشمار بیضی می‌توان به موارد زیر اشاره کرد:

• نمایش مقدار عبوری: شمارنده می‌تواند حجم هر نوبت انتقال یا مجموع حجم ثبت شده را نشان دهد؛ نوع نمایش به مدل بستگی دارد.
• امکان اتصال به سیستم کنترلی: مدل‌های دارای خروجی پالس می‌توانند داده اندازه‌گیری را به نمایشگر یا سیستم ثبت اطلاعات ارسال کنند.
• کاربرد در سیال‌های با گرانروی متفاوت: برخی مدل‌ها برای محدوده مشخصی از گرانروی طراحی شده‌اند، اما عملکرد هر مدل باید از روی مشخصات سازنده ارزیابی شود.
• کاربرد در سامانه‌های انتقال سوخت: اگر جنس بدنه، آب‌بندها و قطعات در تماس با مایع با سوخت سازگار باشند، دستگاه می‌تواند در چنین سامانه‌هایی استفاده شود.
• ثبت و مقایسه مصرف: داده‌های اندازه‌گیری می‌توانند به بررسی مصرف و کنترل موجودی کمک کنند، به شرط آنکه دستگاه متناسب با کاربرد نصب و بررسی شده باشد.

هیچ یک از این مزایا به معنی دقت یکسان در همه دستگاه‌ها نیست. مقدار دقت، محدوده دبی و فشار مجاز باید برای مدل مشخص بررسی شود. برای مثال، دقت درج شده برای یک مدل را نمی‌توان بدون مدرک به همه مدل‌های لیترشمار بیضی نسبت داد.

محدودیت‌ها و نکاتی که پیش از خرید باید بدانید

لیترشمار بیضی قطعات متحرک دارد. بنابراین وجود ذرات، براده یا آلودگی در مسیر می‌تواند روی حرکت روتورها اثر بگذارد یا باعث ساییدگی و اختلال در اندازه‌گیری شود. در دفترچه فنی برخی مدل‌ها، نصب صافی مناسب در ورودی و بررسی منظم آن توصیه شده است؛ اندازه چشمه صافی باید با دستورالعمل همان دستگاه هماهنگ باشد.

محدودیت دیگر، سازگاری مواد دستگاه با سیال است. عبارت «مناسب برای سوخت» به تنهایی کافی نیست. نوع سوخت، جنس بدنه، روتورها، آب‌بندها و فشار کاری باید با یکدیگر سازگار باشند. این موضوع برای بنزین اهمیت ویژه دارد؛ هر دستگاهی که برای گازوئیل قابل استفاده است، لزوما برای بنزین هم مناسب نیست. اگر احتمال وجود بخار قابل اشتعال در محیط مطرح است، الزامات ایمنی و تاییدیه‌های الکتریکی محصول را هم باید بررسی کرد.

همچنین هر مدل، محدوده دبی و فشار مشخصی دارد. اگر دبی جریان از محدوده کاری دستگاه پایین‌تر یا بالاتر باشد، نتیجه اندازه‌گیری ممکن است با نیاز کاربر همخوانی نداشته باشد یا دستگاه تحت فشار نامناسب کار کند. سایز اتصال هم به تنهایی نشان نمی‌دهد که دستگاه برای هر پمپ یا هر میزان جریان مناسب است. مشخصات دبی، فشار، نوع اتصال و افت فشار باید همزمان بررسی شوند.

در نهایت، عدد نمایشگر تنها زمانی قابل اتکاست که دستگاه درست نصب شده باشد و در صورت نیاز، کالیبراسیون آن بررسی شود. نصب نادرست، ورود هوا، گرفتگی صافی یا تغییر شرایط کاری می‌تواند به عملکرد سیستم اندازه‌گیری آسیب بزند.

تفاوت لیترشمار بیضی با لیترشمار توربینی

در لیترشمار بیضی، روتورها حجم‌های مشخصی از مایع را جابه‌جا می‌کنند و شمارش بر پایه تعداد چرخه‌ها انجام می‌شود. در فلومتر توربینی، سرعت حرکت جریان باعث چرخش توربین می‌شود و دستگاه از سرعت چرخش برای محاسبه جریان استفاده می‌کند. این دو روش، سازوکار متفاوتی دارند و انتخاب میان آن‌ها باید بر اساس ویژگی‌های سیال، محدوده دبی، نیاز دقت، فشار، شرایط نصب و نگهداری انجام شود.

به همین دلیل، نمی‌توان گفت یکی همیشه بهتر از دیگری است. برای انتقال مایعاتی که مشخصات و گرانروی آن‌ها تغییر می‌کند، باید محدوده عملکرد اعلام شده از سوی سازنده را بررسی کرد. برای خطی با دبی بالا، محدودیت فشار یا فضای نصب خاص نیز ممکن است انتخاب متفاوتی مناسب باشد. پیش از خرید، مقایسه مشخصات دو مدل واقعی از یک کاربرد مشترک، از مقایسه صرف نام فناوری مفیدتر است.

چگونه مدل مناسب را انتخاب کنیم؟

برای انتخاب لیترشمار بیضی، ابتدا باید شرایط واقعی کار را مشخص کنید. این اطلاعات را پیش از خرید آماده داشته باشید:

۱. نوع سیال: بنزین، گازوئیل، نفت یا روغن؟ سازگاری مدل را در کاتالوگ بررسی کنید.
۲. دبی کاری: حداقل و حداکثر حجم عبوری در دقیقه یا ساعت چقدر است؟
۳. فشار خط: فشار معمول و بیشترین فشار احتمالی پمپ را مشخص کنید.
۴. سایز و نوع اتصال: قطر لوله، نوع رزوه یا فلنج و فضای نصب را اندازه بگیرید.
۵. روش نمایش: نمایش مکانیکی کافی است یا به خروجی پالس، صفحه دیجیتال یا اتصال به کنترلر نیاز دارید؟
۶. دقت مورد نیاز: دقت اعلام شده برای مدل انتخابی را با نیاز عملیاتی خود مقایسه کنید.
۷. شرایط محیطی: دما، لرزش، فضای باز یا بسته و احتمال تماس با مواد خورنده را در نظر بگیرید.
۸. قطعات مصرفی و خدمات: دسترسی به صافی، آب‌بند، روتور و خدمات تعمیر را بررسی کنید.

اگر کاربرد دستگاه، تحویل سوخت به ماشین‌آلات یا ثبت مصرف یک مجموعه است، بهتر است اندازه‌گیری آزمایشی و روش کنترل دوره‌ای هم در نظر گرفته شود. برای خرید، عدد دبی و فشار را از روی پلاک یا کاتالوگ پمپ استخراج کنید و آن را با محدوده دستگاه تطبیق دهید. صفحه محصولات سایت نیز مدل OGM Oval را در دسته تجهیزات اندازه‌گیری گازوئیل قرار می‌دهد؛ با این حال، مشخصات کامل هر مدل باید جداگانه از فروشنده یا کاتالوگ دریافت شود.

راهنمای نصب و نگهداری

محل نصب باید امکان دسترسی برای بازدید و سرویس را فراهم کند. پیش از نصب، جهت جریان، فشار قابل تحمل اتصالات و نحوه قرارگیری دستگاه را با راهنمای همان مدل تطبیق دهید. در برخی مدل‌های دارای خروجی پالس، دفترچه سازنده درباره جهت نصب، موقعیت محورها و روش پر کردن اولیه خط توضیح می‌دهد؛ این دستورها ممکن است در مدل‌های دیگر متفاوت باشند.

پس از نصب، خط را طبق دستورالعمل سازنده و بدون وارد کردن ضربه ناگهانی به دستگاه پر کنید. وجود هوا در مسیر می‌تواند باعث شود حجم نمایش داده شده با حجم مایع واقعی همخوان نباشد. صافی ورودی را نیز به شکل دوره‌ای بازدید و تمیز کنید؛ صافی مسدود می‌تواند جریان را محدود کند و بر عملکرد سیستم اثر بگذارد.

اگر دستگاه خروجی پالس دارد، ضریب K-factor، نوع سیگنال و سازگاری ورودی PLC یا دیتالاگر را پیش از راه‌اندازی بررسی کنید. در زمان سرویس، ابتدا جریان و فشار خط را ایمن کنید و فقط مطابق دستورالعمل سازنده سراغ باز کردن محفظه بروید. برای آزمون اندازه‌گیری هم از روش و ابزار مرجع مناسب استفاده کنید؛ اتکا به شمارنده بدون بررسی دوره‌ای، دقت واقعی را تضمین نمی‌کند.

آیا لیترشمار بیضی برای کاربرد شما مناسب است؟

این دستگاه زمانی گزینه مناسبی برای بررسی است که به اندازه‌گیری حجمی مایع در خط انتقال نیاز داشته باشید و مدل مورد نظر با نوع سوخت، دبی، فشار و شرایط نصب سازگار باشد. برای انتقال گازوئیل از مخزن، کنترل سوخت مصرفی یا ثبت حجم تحویلی، بعضی مدل‌ها کاربرد دارند؛ اما باید مشخصات فنی همان محصول را دید.

اگر مایع آلوده است، جریان از محدوده کاری دستگاه خارج می‌شود، فشار نامشخص است یا محیط شرایط ویژه ایمنی دارد، پیش از خرید باید مسئله را با تامین کننده یا کارشناس فنی مطرح کنید. انتخاب لیترشمار بیضی بر اساس تنها یک عامل مانند قیمت، قطر اتصال یا عبارت «دقت بالا» می‌تواند به انتخاب نادرست منجر شود. بهترین تصمیم زمانی گرفته می‌شود که مشخصات سیال و پمپ با اطلاعات رسمی سازنده تطبیق داده شوند.

جمع‌بندی لیترشمار بیضی

لیترشمار بیضی نوعی فلومتر جابه‌جایی مثبت است که با چرخش دو روتور بیضی، حجم‌های معینی از مایع را اندازه می‌گیرد. از این دستگاه می‌توان در برخی سامانه‌های انتقال گازوئیل و دیگر فرآورده‌های نفتی استفاده کرد، اما سازگاری با سیال و شرایط کاری باید برای هر مدل جداگانه بررسی شود.

پیش از خرید، نوع سوخت، دبی، فشار، اتصال، جنس قطعات، خروجی مورد نیاز و شرایط نصب را مشخص کنید. سپس دفترچه فنی و محدوده کاری مدل را بخوانید. توجه به صافی، نصب اصولی و بررسی دوره‌ای نیز به حفظ عملکرد دستگاه کمک می‌کند.

سوالات متداول لیترشمار بیضی

۱. آیا لیترشمار بیضی برای اندازه‌گیری بنزین مناسب است؟

فقط زمانی که سازنده، همان مدل را برای بنزین و شرایط ایمنی کاربرد تایید کرده باشد. سازگاری قطعات در تماس با سوخت و الزامات محیطی را پیش از خرید بررسی کنید.

۲. آیا لیترشمار بیضی برای گازوئیل استفاده می‌شود؟

بعضی مدل‌ها برای اندازه‌گیری گازوئیل و فرآورده‌های نفتی طراحی شده‌اند. مدل مورد نظر باید با محدوده دبی، فشار، نوع اتصال و ویژگی‌های خط شما سازگار باشد.

۳. چرا نصب صافی در ورودی لیترشمار بیضی اهمیت دارد؟

ذرات و آلودگی می‌توانند به قطعات متحرک داخل دستگاه آسیب بزنند یا مانع حرکت درست روتورها شوند. نوع و اندازه صافی باید بر اساس راهنمای فنی همان مدل انتخاب شود.
